介绍双层钢丝绳电动葫芦缠绕系统

钢丝绳缠绕方式：采用单根钢丝绳双层同向缠绕的方式，钢丝绳两端分别固定于卷筒的同一端部，钢丝绳的一端在卷筒上卷绕形成第一层钢丝绳，钢丝绳的另一端在卷筒与第一层钢丝绳上卷绕形成第二层钢丝绳，同时卷筒上安装有防止第一层钢丝绳乱绳的第一导绳器，第一层钢丝绳上安装有防止第二层钢丝绳乱绳的第二导绳器，2个导绳器之间向固定连接。运行时，第一导绳器与第二导绳器同时工作，向相同方向移动，从而实现两层钢丝绳能同时卷绕或释放，进而实现在电动葫芦体积不变的情况下，起升高度几乎是原电动葫芦的2倍，大大提高了电动葫芦的起升高度。

钢丝绳绳端固定方式：由于第一层钢丝绳和第二层钢丝绳在卷筒上有高度差，使得在卷筒上固定时不能很好的固定，故需在卷筒上钢丝绳固定端焊接一钢圈，钢圈上开一槽口，将第一层钢丝绳穿过槽口用压绳器固定在卷筒上，第二层钢丝绳用压绳器固定在钢圈外表面上完成整个电动葫芦的绕绳。

增加平衡滑轮调整绳速：采用4/2倍率绕绳方式，由于第一层钢丝绳与第二层钢丝绳在卷筒上有高低差，卷筒转动时，上下两层钢丝绳进出绳速度，使起吊平稳，解决了以往2台电动葫芦并联时容易出现的出绳和入绳不同步的现象，提高了钢丝绳电动葫芦的使用寿命。

2个导绳器之间的连接：为保证2个导绳器钢丝绳出绳与第一导绳器、第二导绳器出绳口平行，特将两导绳器之间的距离与吊钩滑轮的2个滑轮之间的距离保持一致，有效减小了钢丝绳的磨损，同时很大程度上避免了钢丝绳的乱绳现象。

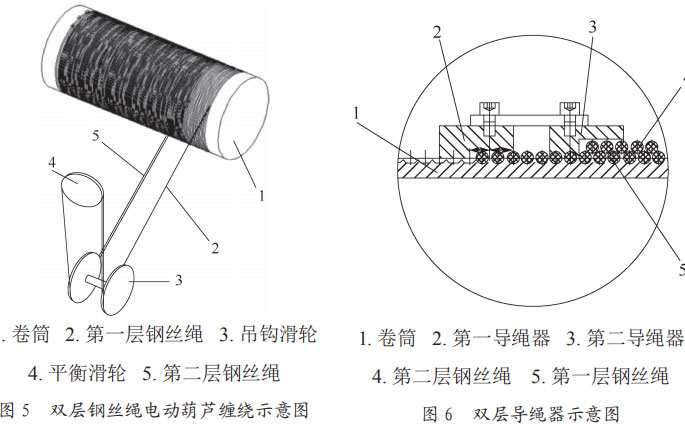

双层钢丝绳缠绕系统主要由卷筒、第一层钢丝绳、第二层钢丝绳、第一层钢丝绳导绳器、第二层钢丝绳导绳器、平衡滑轮、吊钩滑轮等组成。
